產品簡介：
ES-C組合式濾筒除塵器是一種高效節能的粉塵凈化設備。該款濾筒除塵器不但具有噴吹脈沖除塵器的清灰能力強、除塵效率高、排放濃度低等特點，還具有穩定可靠、能耗低、占地面積小的特點，特別適合處理大風量的煙氣。廣泛應用于機械加工、化工生產、粉料回收、建筑制造、醫藥生產、食品公司生產、家具生產和五金電子加工等行業的除塵。組合式濾筒除塵器是由多個獨立的室組成的，清灰時各室按順序分別進行，互不干擾，實現長期連續運行。
技術參數：
|
型號 |
濾筒數量
支 |
過濾面積
m2 |
推薦風量
m3/h |
進出風口
mm |
脈沖閥數量
個 |
移動集灰箱
個 |
濾筒規格
mm |
尺寸（長*寬*高）
mm |
|
JJB-XLC6-1 |
12 |
120 |
7200 |
400*900*1 |
6 |
1 |
LFKL-3266 |
1010*2300*3600 |
|
JJB-XLC6-2 |
24 |
240 |
14400 |
400*900*2 |
12 |
2 |
2020*2300*3600 |
|
JJB-XLC6-3 |
36 |
360 |
21600 |
400*900*3 |
18 |
3 |
3030*2300*3600 |
|
JJB-XLC6-4 |
48 |
480 |
28800 |
400*900*4 |
24 |
4 |
4040*2300*3600 |
|
JJB-XLC6-5 |
60 |
600 |
36000 |
400*900*5 |
30 |
5 |
5050*2300*3600 |
|
JJB-XLC6-6 |
72 |
720 |
43200 |
400*900*6 |
36 |
6 |
6060*2300*3600 |
|
JJB-XLC8-1 |
16 |
160 |
9600 |
400*900*1 |
8 |
1 |
1010*2300*4080 |
|
JJB-XLC8-2 |
32 |
320 |
19200 |
400*900*2 |
16 |
2 |
2020*2300*4080 |
|
JJB-XLC8-3 |
48 |
480 |
28800 |
400*900*3 |
24 |
3 |
3030*2300*4080 |
|
JJB-XLC8-4 |
64 |
640 |
38400 |
400*900*4 |
32 |
4 |
4040*2300*4080 |
|
JJB-XLC8-5 |
80 |
800 |
48000 |
400*900*5 |
40 |
5 |
5050*2300*4080 |
|
JJB-XLC8-6 |
96 |
960 |
57600 |
400*900*6 |
48 |
6 |
6060*2300*4080 |
|
JJB-XLC8-7 |
112 |
1120 |
67200 |
400*900*7 |
56 |
7 |
7070*2300*4080 |
|
JJB-XLC8-8 |
128 |
1280 |
76800 |
400*900*8 |
64 |
8 |
8080*2300*4080 |
|
JJB-HLC8-1 |
8 |
120 |
7200 |
￠400*1 |
8 |
1 |
LFKL-3210 |
1050*1800*4150 |
|
JJB-HLC8-2 |
16 |
240 |
14400 |
￠500*1 |
16 |
2 |
2100*1800*4150 |
|
JJB-HLC8-3 |
24 |
360 |
21600 |
￠400*3 |
24 |
3 |
3150*1800*4150 |
|
JJB-HLC8-4 |
32 |
480 |
28800 |
￠400*4 |
32 |
4 |
4200*1800*4150 |
|
JJB-HLC8-5 |
40 |
600 |
36000 |
￠400*5 |
40 |
5 |
5250*1800*4150 |
|
JJB-HLC8-6 |
48 |
720 |
43200 |
￠400*6 |
48 |
6 |
6300*1800*4150 |
|
JJB-HLC8-7 |
56 |
840 |
50400 |
￠400*7 |
56 |
7 |
7350*1800*4150 |
|
JJB-HLC8-8 |
64 |
960 |
57600 |
￠400*8 |
64 |
8 |
8400*1800*4150 |
結構原理：
組合式的濾筒除塵器主要由上箱體、中箱體、灰斗、卸灰系統、噴吹系統和控制系統等幾部分組成，可采用多種進氣分室結構。
含塵氣流由側進口或頂進口進入除塵器內，粉塵被濾筒外表“截流”并聚集起來，凈化后的氣流由濾筒中心部流出排放，達到凈化目的。為清潔濾筒，利用壓縮空氣(0.6-0.7Mpa)產生強烈的氣流通過電磁閥門釋放出來至濾筒中心部，如同振動波一樣將濾筒外表面聚集的粉塵振蕩及噴吹下來并落到下面的灰斗內。為確保濾筒除塵正常連續動轉，由PLC控制系統按設定程序進行反吹。
產品特點：
1、設備體積小，占地面積小，有效節約了使用空間;
2、可選擇灰桶、出灰車、螺旋出料裝置等的出灰方式;
3、靈活多變的箱式組合單元模塊可滿足不同現場安裝條件;
4、采用進口PLC控制可調脈沖反吹，設有壓差顯示儀;
5、聯式水平放置濾筒，單個封蓋確保設備安全運行及檢修方便;
6、設備凈化效率高;對粒徑為微米以上的粉塵有99%以上的凈化效率;
7、設備節能，運行阻力為500-800pa，初阻力為200pa以下，較高阻力為1500pa; (根據系統風機的風壓來確定)。

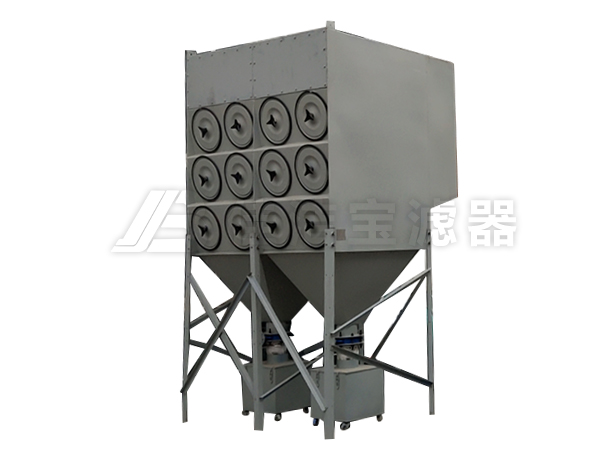

除塵器細節圖：
除塵器現場圖：
應用領域：
濾筒除塵器廣泛應用于中小型的耐火材料加工廠車間除塵、煉鋼廠電爐煙氣除塵、磨料加工廠車間除塵、電石爐生產除塵、高爐煤氣凈化除塵、煤粉制備除塵、瀝青混凝土生產除塵、炭黑生產車間除塵、建材加工廠車間除塵、化工行業除塵、橡膠生產行業除塵、煙草車間除塵、制藥車間除塵、木工家具車間除塵、電解鋁加工除塵、鋁鋅冶煉過程中除塵等，除塵效果更好，除塵效率更高。
