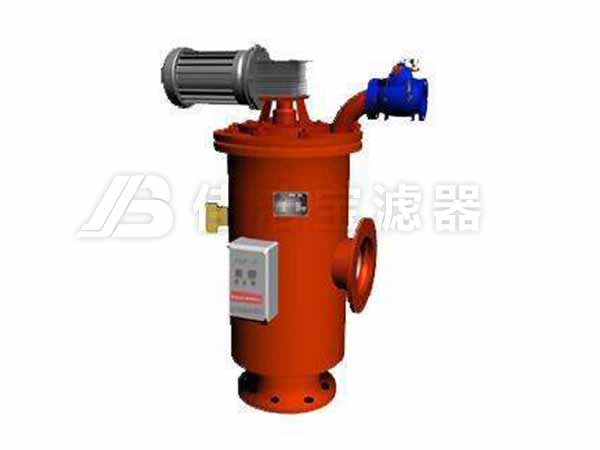

立式無支腿刷式自清洗過濾器產品簡介
立式無支腿刷式自清洗過濾器過濾過程是液體從濾網內側流向外側過程中，固體顆粒被截留在濾網內側。隨著污染物的增多，過濾器污染側和清潔側之間的壓差也逐漸增大。當壓差達到設定值時，壓差表發訊，過濾器開始自動反沖洗工作過程。
工作原理
當水從進水口進入過濾器濾筒內部，雜質被攔截在過濾筒內壁，過濾后的干凈水從出水口流出，當濾筒內壁的雜質越積越多時，全自動刷式自清洗過濾器進出口的壓差達到預設值、達到清洗時間或手動預制時，過濾器將開始自清洗過程，整個自清洗過程包含兩個步驟:打開位于過濾器上的自動排污閥，電機帶動刷式自清洗過濾器濾網內的清洗刷對濾芯進行軸向清洗，被濾網所攔截下來的雜質從過濾器排污閥排出。清洗時系統不斷流，全自動刷式自清洗過濾器的整個運行過程由隨機配備的一個智能控制箱來控制。控制方式可選壓差、時間、手動及PLC控制。
過濾器技術參數
單臺最大過濾流量可達4000m3/h
過濾請度可達4000um-50um
濾芯形式:楔形 (材質可選)
最小工作壓力≥0.1Mpa
最高工作壓力≤1.6Mpa (高壓可特殊定制）
工作溫度≤95°C (可根據工況設計)
電源: 380V/50HZ (可根據工況配置)
控制電壓: AC24V
清洗方式:刷式
控制方式:壓差、時間、手動及PLC
清洗時間: 10-200s可調
過濾器優勢
1、該自清洗過濾器過濾精度默認為100微米，且從100至3000微米可選，過濾面積大，納污量高，用戶可根據實際工況定制。
2、清洗方式簡單，且清洗循環電子監控，可實現自動清洗排污。全自動自清洗過濾器控制系統中的各參數均可調節。
3、設有電機過載保護，可有效保護電機。
4、具有在清洗排污時不間斷供水、無需旁路的特點，且清洗時間短，排污耗水量少，不超過總流量的3%。
5、維修性強、安裝拆卸簡便易行。
常見故障：
| 序號 | 常見故障 | 原因及排除方法 |
| 1 | 漏水問題 | 漏水問題一般會出現在過濾器的傳動軸部分（筒體、法蘭焊接部分漏水不在此范圍之內)出現這種問題基本有兩種原因， |
| 1、傳動軸密封圈材質或規格不符合要求,因此更換符合要求的密封圈。 |
| 2、密封圈經過長時間運行出現磨損,引起傳動軸和過濾器本體間密封不嚴而出現漏水,像這種情況更換相應規格的密封圈就可以解決問題。 |
| 2 | 自動排污閥故障 | 具體表現為自動清洗時排污閥不動或排污閥打不開一直關閉不了。 |
| 1、出現這種問題一般是選用國產的電磁排污閥,這種電磁閥為先導式，先由電磁鐵打開先導孔，然后依靠系統內水的壓力沖開隔膜開啟閥門。 |
| 2、由于排污水中含有許多雜質,非常容易堵住先導孔,造成電磁閥不動作或打開后關閉不嚴。 |
| 3、選用電動球閥或水力電磁閥作為排污閥，就完全解決了普通電磁閥作為自清洗過濾器自動排污閥容易?故障的問題。 |
| 3 | 自清洗控制系統故障 | 啟動頻繁引起清洗水量增加,過濾器壽命縮短的問題。 |
| 1、出現這種問題一般是由于過濾器的參數設置不符合工況引起的。 |
2、這里面主要是壓差控制器設定的清洗壓差值和清洗時間間隔的問題，過濾器清洗系統啟動頻繁一般可通過設置更大的壓差值和時間間隔來解決控制系統問題。
|
