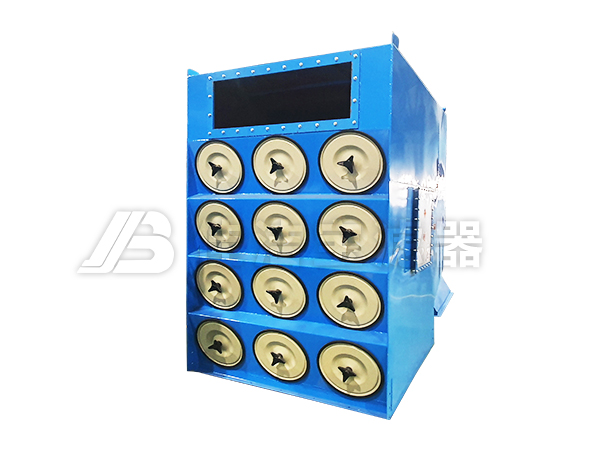

產品簡介
自潔式空氣過濾器是一種用于空氣過濾，具有自動清灰功能的過濾器，該過濾器不僅僅適用于空壓機前置過濾，只要是是對凈化要求高的工況都可以，能有效的過濾掉生產過程的排放的含有細小的污染物質。自潔式空氣過濾器的正常運行對空分設備的長周期安全運行至關重要！空氣動力設備吸入含有灰塵的氣體之后，將造成設備的磨損，吸入的灰塵會在風機葉片表面結垢，造成設備中轉子的動力平衡失衡，精度下降，使其工作壽命大大縮短，灰塵中的有害化學成分還會使設備生銹、腐蝕，因而，空氣動力設備必須要配備高精度的空氣過濾器。
工作原理：
過濾過程： 含塵空氣經空氣壓縮機吸氣作用，從濾筒除塵器的一級粗過濾箱吸入，經過高效過濾筒，由于重力慣性、擴散、接觸阻留等綜合作用，塵埃被吸附在高效過濾筒上，潔凈空氣通過密封墊圈進入文氏管， 到凈氣室匯合到集氣口，再?gòu)膬魵獬隹诠鼙豢諌簷C(jī)吸入。
自潔過程： 含塵空氣氣經過濾后，塵埃被吸附在高效過濾筒上，由 PLC 按設定時間順序進行反吹自潔過程， 當阻損值超過 600 帕?xí)r，由 PLC 按差壓順序控制反吹自潔過程（反吹時間為 0.1-0.2 秒）。其它高效過濾筒照常工作，塵埃被反吹自潔下來。
技術參數
|
項目 \ 規格 |
JJBZK-225 |
JJBZK-300 |
JJBZK-380 |
JJBZK-500 |
JJBZK-625 |
JJBZK-900 |
JJBZK-1000 |
JJBZK-1250 |
JJBZK-1500 |
JJBZK-2100 |
JJBZK-2500 |
JJBZK-3000 |
JJBZK-4400 |
|
空氣過濾量（m3/min 吸入狀態） |
225 |
300 |
380 |
500 |
625 |
910 |
1000 |
1250 |
1500 |
2100 |
2500 |
3000 |
4400 |
|
結構形式 |
單層 |
|
初阻損 Pa |
≤ 150 |
|
過濾精度（um/效率%） |
≥ 1/99.96 |
|
≥ 2/99.99 |
|
≥ 3/100 |
|
消耗功率 W |
100 |
150 |
|
電源 AC |
220V |
|
反吹氣量 m3/min |
0.1 |
0.2 |
|
反吹氣壓 Mpa |
0.4-0.6 |
|
外形尺寸 m |
長 |
1.5 |
1.8 |
2.1 |
2.1 |
2.1 |
2.9 |
3.3 |
4.1 |
4.9 |
5.8 |
6 |
6 |
9 |
|
寬 |
1.5 |
1.5 |
1.5 |
1.8 |
2.1 |
2.1 |
2.1 |
2.1 |
2.1 |
2.4 |
3 |
3.3 |
3.3 |
|
高 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.7 |
2.7 |
2.7 |
2.7 |
|
質量 t |
1.6 |
1.9 |
2 |
2.4 |
2.8 |
3.2 |
3.7 |
4.2 |
4.7 |
6 |
7 |
8.5 |
12 |
產品生產細節圖
應用領域
鋼鐵廠的高爐鼓風機
選用316L材質，耐腐蝕性好，耐熱性好，大風量高效過濾器，可用于-200℃～480℃的溫度及酸堿環境的過濾。
對空氣潔凈度要求高的集中空調系統
自潔式空氣過濾器除去液體或者空氣中少量固體顆粒的，可保護設備的正常工作或者空氣的潔凈。
化纖紡織工業的空調送風系統
自潔式過濾器過濾精度默認為100微米，且從100至3000微米可選，出空氣過濾器而清潔納污量高，用戶可根據實際工況定制。
各行業各種類型的壓縮空氣站
自潔式空氣過濾器由于它的過濾精度高、不停機的情況下實現自動反吹清潔和投資費用低的特點,已廣泛應用于各個領域。
各地現場實拍圖
常見故障、原因及排除方法
|
序號 |
常見故障 |
原因及排除方法 |
|
1 |
電源已接通，但控制儀面板無顯示 |
◎檢查控制儀內的空氣開關是否閉合。 |
|
2 |
電源已接通，但過濾器不工作（反吹） |
◎請確認壓縮空氣已接通。 |
|
◎請確認壓縮空氣管路無漏氣。 |
|
◎油水分離器里面含灰塵、雜質太多，造成油水分離器漏氣、濾芯堵塞，請拆下清洗。 |
|
◎某一組或幾組電磁閥漏氣，使儲氣罐中的壓縮空氣流失，請更換該電磁閥的膜片。 |
|
◎主線路板損壞。 |
|
◎分路線路板損壞。 |
|
3 |
某一組電磁閥不動作 |
◎該組電磁閥線圈燒壞。 |
|
◎電磁閥堵塞，拆開清洗。 |
|
◎與該組電磁閥相對應的分路線路板中的電子元件燒毀。 |
|
4 |
電控儀上阻力顯示為零 |
◎請確認風機（壓縮機）已正常開車。 |
|
◎電控儀內差壓傳感器上有兩個探頭，一個直接對自然空氣；另一個應與凈氣室的負壓探頭相連接。請將從凈氣室接至差壓傳感器的塑料管接到該位置。 |
