特點

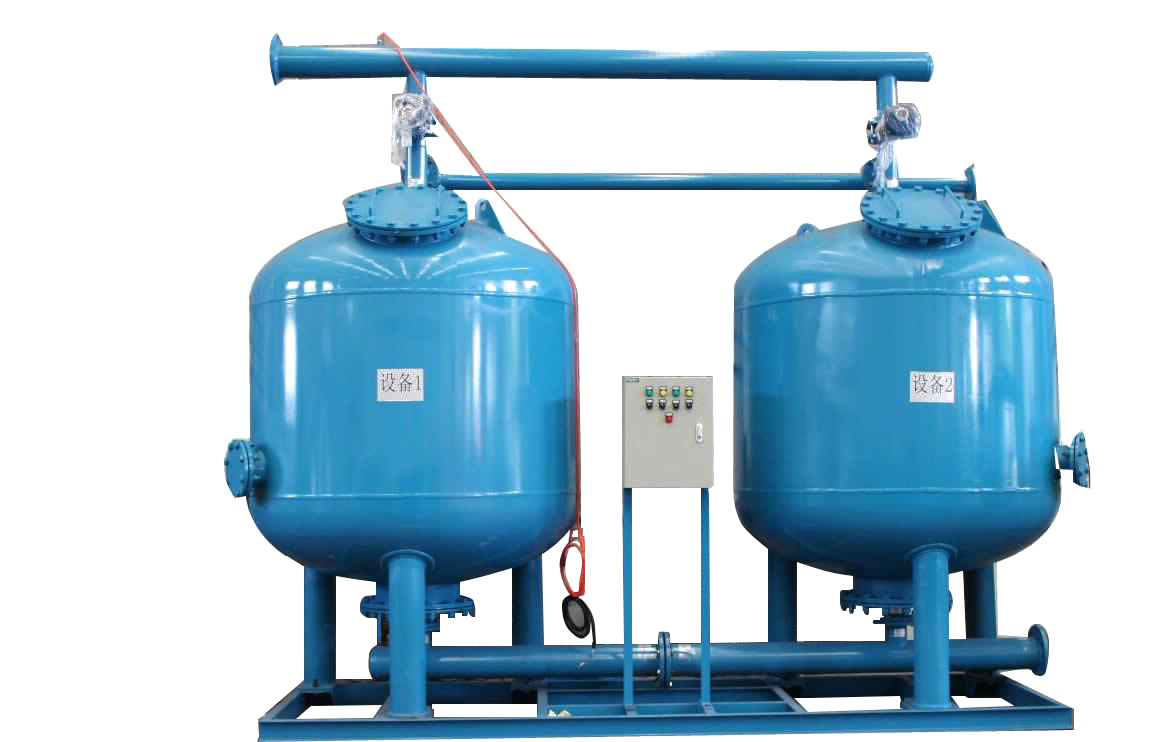

HGBMF過濾系統又稱淺層砂過濾器，有反洗系統有手動，半自動和全自動三種方式，分別可通過手動按鈕、內部時鐘、PLC、壓力差或者管理系統進行啟動。反洗時間長短可調，出廠時設定為3分鐘。系統內部有一個計時器，通過這個計時器可以為特定的工藝情況設定最適合的反洗時間。通過設計特別的控制器，可以實現集中或遠程等高要求的控制。

HGBMF過濾系統可以有不同的安裝方式。HGBMF過濾器可以作為獨立的過濾系統，利用現有工藝中的供水泵，當然，如果是作為旁濾，也可以單獨配備它自己的泵。HGBMF過濾器也可以多個處理單元安裝在公用管道上，這樣可以實現此系統無限過濾能力。

HGBMF采用UNIGRAN 系列過濾介質，所有過濾介質都是經過精心挑選，洗滌，干燥，最小過濾精度可以達到0.45微米。均質高性能的濾料配合特別設計的過濾器上下布水，確保HGBMF在高流速下也可以達到非常好的過濾效果。

HGBMF整體系統，出廠前所有的內部管道，控制連鎖線都以完備，安裝系統只需要連接外圍的管道和供電即可，安裝方便 [1]  。

操作方式

當淺層砂過濾器處于過濾狀態時，加壓水從濾罐進口流入布水系統，均勻的到達濾料層。當水流過濾料層時，懸浮物被濾料截留。過濾器底部有帶精密縫隙的集水器，過濾后的水被均勻收集，并流出過濾器。集水器上的精密縫隙能有效防止濾料的流失。機械聯動堞閥（氣動或電動）控制著水流的方向。

當系統處于自動反沖洗狀態時，反洗周期由不斷增加的壓力差控制。隨著雜質在濾料層中不斷聚積，壓力損失不斷增加，當壓差增加到某一設定值時，系統將自動轉換至反洗狀態。加壓水通過流化裝置（即集水裝置）進入濾料層，對其進行沖刷，使截留的污染物脫落并排出過濾系統。反洗持續至少2分鐘后，閥門自動將系統轉至過濾狀態 [2]  。

性能指標

過濾器容器：環氧碳鋼；非ASME；50psig（0.345Mpa），具有手動和自動空氣排放口，進口和排放口 100和150psig (0.69和1.03Mpa)，ASME代碼標志；

布水裝置：80PVC上排水裝置，下排水裝置；

濾料： Unigran 85 (10微米) Unigran 55(5微米)和Unigran20（0.45微米）；

反洗啟動 ：

自動：24小時/7天時鐘，壓差開關和手動按鈕；

手動：控制桿 BMS遠程控制；

反洗水源：水塔/系統水或者市政水/外部水源 自動選擇雙重水源；

反洗時間：3分鐘（可調節時鐘）；

外部管線：80 PVC 環氧碳鋼或304不銹鋼；

泵/電動機：獨立水泵；

控制閥：堞閥，閥體為環氧鑄鐵，閥板為鑄鐵包尼龍11，EDPM 密封水力閥；

閥動：帶失效保護裝置的氣動薄膜執行機構 電動執行機構；

電控裝置：電源開關，過載熱保護器，有保險絲保護的變壓器 其他按要求制作；

電源：標準電壓，50或60Hz （單相或三相）；

基礎/導軌：環氧碳鋼－橫梁基礎
